جهاز استشعار مستوى رادار 120 متر للقرار الصلب والسائل 1 ملم

مكان المنشأ الصين
اسم العلامة التجارية DTS
إصدار الشهادات CNEX
رقم الموديل DTS-RD
الحد الأدنى لكمية 1
تفاصيل التغليف علبة
شروط الدفع خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام
القدرة على العرض 10000

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الدرجة الصناعية دعم مخصص OEM، ODM
النموذج DTS-RD التطبيق سائل تآكل صلب / سائل مع بخار ورغوة
نطاق القياس 120 م التكرار 80 جيجا هرتز
دقة ± 2 مم القرار 1 ملم
ضغط العملية -0.1 ~ 0.1) ميجا باسكال درجة حرارة العملية -40 درجة مئوية ~ + 120 درجة مئوية
إبراز

مستوى رادار مستشعر سائل صلب,جهاز استشعار مستوى رادار 120 متر,جهاز استشعار مستوى خزان الرادار دقة 1 ملم

,

120 Meter Radar Level Sensor

,

radar tank level sensor 1mm Resolution

اترك رسالة
منتوج وصف

مستوى رادار 120m مستوى مستشعر للصلب والسائل 80GHz مستوى رادار متر مقياس جهاز إرسال 1mm دقة

وصف المنتج:

يمكن أن يدرك ناقل مستوى الرادار بدون اتصال قياس مستوى مستمر للمواد الصلبة والسوائل. يمكن أن يضمن دقة عالية واستقرار عال للقياس في ظل ظروف عمل مختلفة.سهلة التثبيت، بسيطة في التشغيل وأقل صيانة، وهو حل مثالي لمراقبة المستوى في عملية الإنتاج.



مبدأ القياس
مبدأ عداد البتات الرادار FM cCW هو أن الرادار ينبعث من موجات كهرومغناطيسية على الجزء العلوي من الخزان ، ويتم انعكاس الموجة الكهرومغناطيسية من قبل الرادار.الفرق الترددي δ f بين الإشارة المستقبلة والإشارة المرسلة متناسب مع المسافة R إلى سطح الوسيط R: R= C (السرعة) * δ f (فرق التردد) / 2 / K (ميل تعديل التردد).يمكن حساب الفرق الترددي δ f للحصول على المسافة R بين الموقع المثبت للرادار وسطح المادة، ومن ثم الحصول على ارتفاع مستوى المواد عن طريق طرح المسافة المكانية بين الرادار و سطح المواد (الارتفاع الفارغ لفترة وجيزة من الارتفاع الإجمالي المعروف من جسم الخزان.

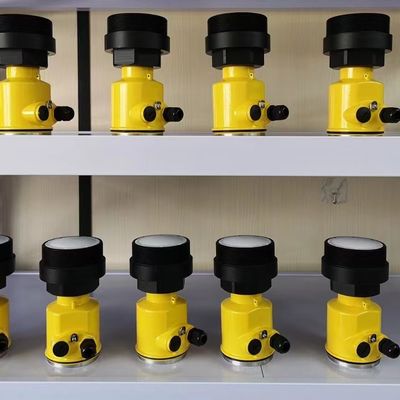

جهاز استشعار مستوى رادار 120 متر للقرار الصلب والسائل 1 ملم 0

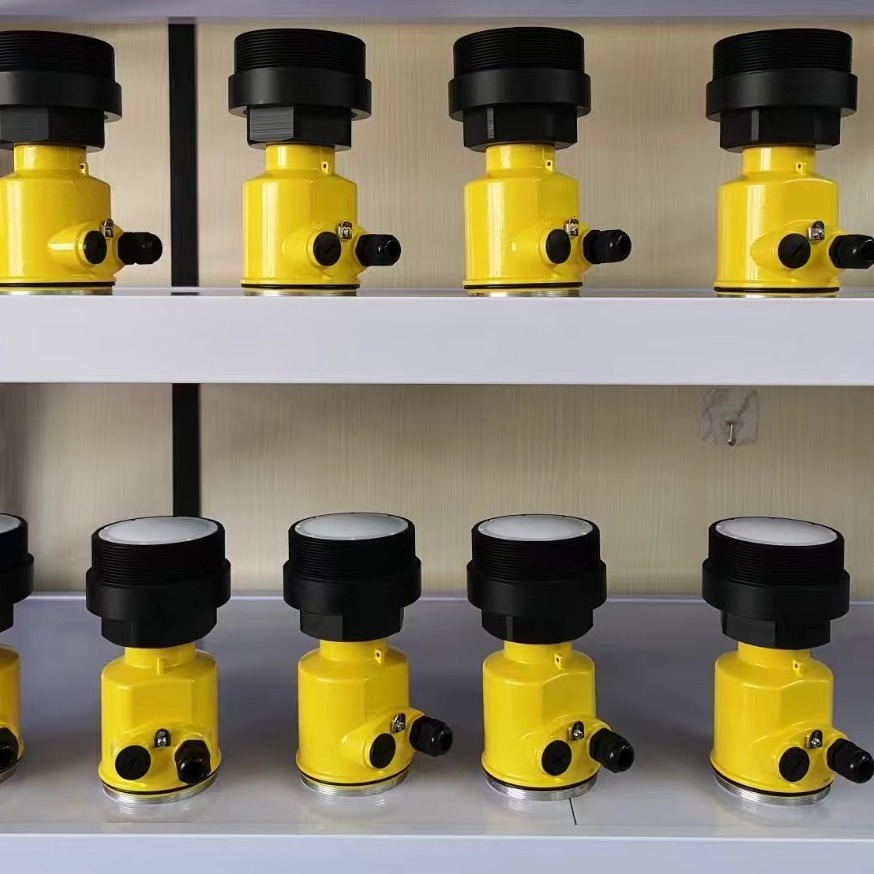

جهاز استشعار مستوى رادار 120 متر للقرار الصلب والسائل 1 ملم 1



الخصائص:

  • تقنية FMCW 80GHz
    خيار إيقاف الصدى الكاذب
    ضوء ضيق، منطقة عمياء صغيرة وقياس دقيق
    لا تتأثر بتقلبات درجة الحرارة
    مقاومة للتراب والتراكم
    قياسات تحت الفراغ والضغط العالي
    حجم صغير، سهلة الاستخدام، أقل صيانة
  •
  •
  •

المعلمات التقنية:

النموذج DTS-RD
التطبيق صلب/سائل
سائل يآكل مع البخار والرغوة
نطاق القياس 120 متر
التكرار 80 غيغاهرتز
الدقة ± 2 ملم
القرار 1 ملم
درجة حرارة العملية -40°C~+120°C
ضغط العملية (-0.1~0.1) مبا
اتصال العملية اللحاء من DN80

فئة الحماية IP67
مخرج الإشارة 4...20mA/HART؛ RS485/MODBUS
الاتصال بلوتوث/NB-iot/4G
المواد الفولاذ المقاوم للصدأ + PTFE
إمدادات الطاقة سلكان DC24±6V؛ أربعة أسلاك AC220V


التطبيقات:

ناقل مستوى الرادار 80GHz هو جهاز استشعار مستوى الميكروويف المتقدم الذي يحتوي على نطاق قياس من 0.15 ~ 120m.تستخدم تردد قياس 80GHz الفريد ومبدأ قياس الرادار لقياس مستوى السوائل والمواد الصلبة المختلفة بدقة في الخزانات أو الحاويات الأخرىوهي مناسبة لمجموعة واسعة من التطبيقات مثل مراقبة مستويات المياه في الخزانات والأنهار، وقياس ارتفاع النفط في الخزانات، واكتشاف مستوى المواد في الصوامع.



التعبئة والشحن:

يتم تعبئة مقياس مستوى الرادار 80G في صندوق كرتون صلب مع الأبعاد التالية:

الطول: 40 سم
العرض: 30 سم
الطول: 30 سم
يتم شحن مقياس مستوى الرادار 80G مع جميع المكونات والاكسسوارات اللازمة ، بالإضافة إلى دليل المستخدم.

يتم شحن الطرد عن طريق الشحن الجوي ، عادة مع شركة نقل مثل DHL أو FedEx.



جهاز استشعار مستوى رادار 120 متر للقرار الصلب والسائل 1 ملم 2
