طول 40 سم رادار مستوى السائل جهاز نقل 80G بسيط التشغيل

مكان المنشأ الصين
اسم العلامة التجارية DTS
إصدار الشهادات CNEX
رقم الموديل DTS-RD-83-A
الحد الأدنى لكمية 1
تفاصيل التغليف علبة
شروط الدفع خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام
القدرة على العرض 10000

Contact me for free samples and coupons.

ال WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
تفاصيل المنتج
الدرجة الصناعية دعم مخصص OEM، ODM
النموذج DTS-RD-83-A التطبيق سائل تآكل ومضغوط
نطاق القياس 30 م التكرار 80 جيجا هرتز
دقة ± 2 مم القرار 1 ملم
ضغط العملية (-0.1 ~ 2.5) ميجا باسكال درجة حرارة العملية -40 درجة مئوية ~ + 120 درجة مئوية
تسليط الضوء

جهاز إرسال مستوى السائل للرادار بسيط التشغيل,جهاز إرسال مستوى سائل الرادار 40 سم,مقياس مستوى الرادار 80G

,

40cm Radar Liquid Level Transmitter

,

radar level meter 80G

اترك رسالة
منتوج وصف

المصنع 30m رادار مستوى السائل المتآكل والضغط جهاز إرسال دقة عالية 80GHz جهاز استشعار مقياس

وصف المنتج:

يمكن أن يدرك ناقل مستوى الرادار بدون اتصال قياس مستوى مستمر للمواد الصلبة والسوائل. يمكن أن يضمن دقة عالية واستقرار عال للقياس في ظل ظروف عمل مختلفة.سهلة التثبيت، بسيطة في التشغيل وأقل صيانة، وهو حل مثالي لمراقبة المستوى في عملية الإنتاج.



مبدأ عداد البتات الرادار FM cCW هو أن الرادار ينبعث من موجات كهرومغناطيسية على الجزء العلوي من الخزان ، ويتم انعكاس الموجة الكهرومغناطيسية من قبل الرادار.الفرق الترددي δ f بين الإشارة المستقبلة والإشارة المرسلة متناسب مع المسافة R إلى سطح الوسيط R: R= C (السرعة) * δ f (فرق التردد) / 2 / K (ميل تعديل التردد).يمكن حساب الفرق الترددي δ f للحصول على المسافة R بين الموقع المثبت للرادار وسطح المادة، ومن ثم الحصول على ارتفاع مستوى المواد عن طريق طرح المسافة المكانية بين الرادار و سطح المواد (الارتفاع الفارغ لفترة وجيزة من الارتفاع الإجمالي المعروف من جسم الخزان.

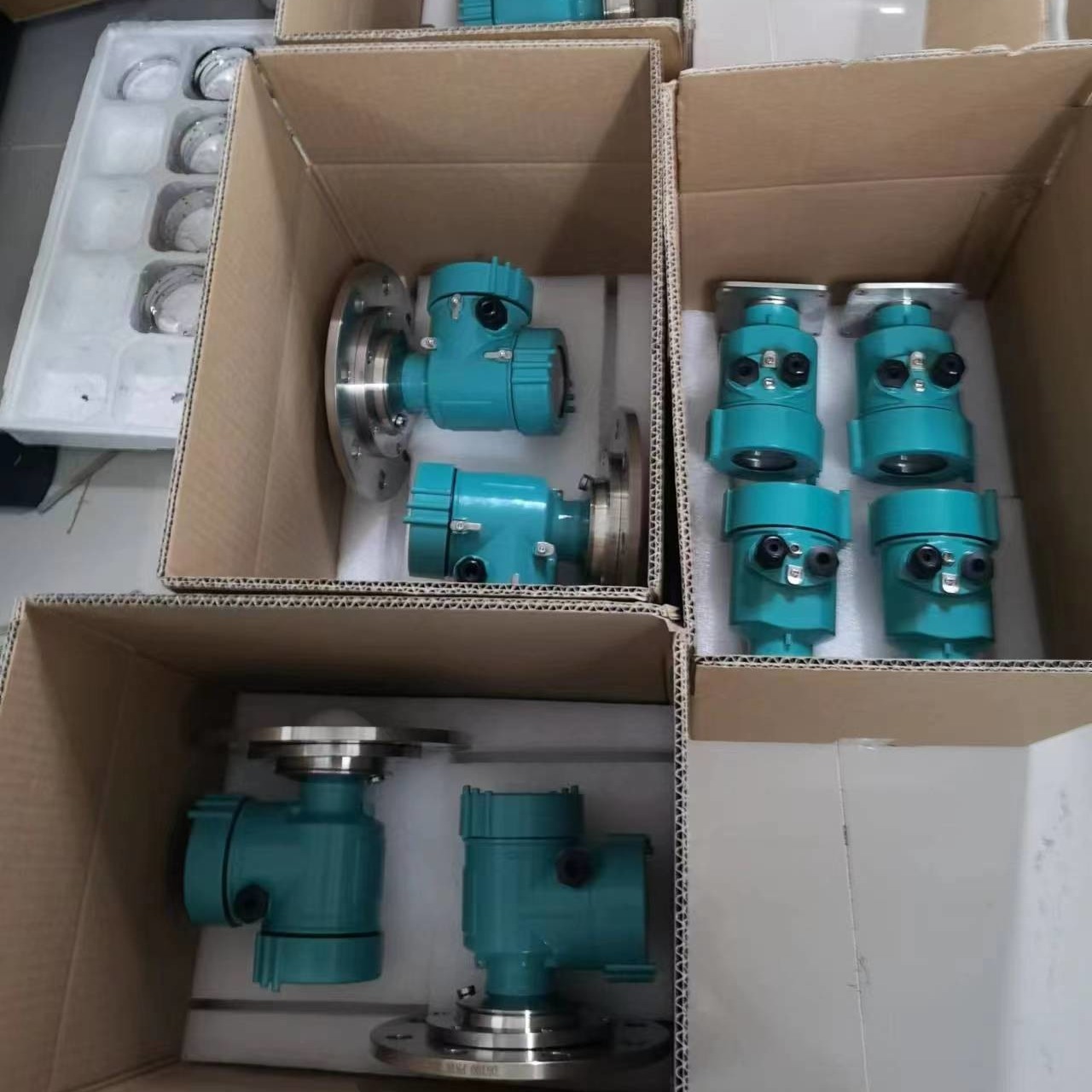

طول 40 سم رادار مستوى السائل جهاز نقل 80G بسيط التشغيل 0





الخصائص:

  • تقنية FMCW 80GHz
    خيار إيقاف الصدى الكاذب
    ضوء ضيق، منطقة عمياء صغيرة وقياس دقيق
    لا تتأثر بتقلبات درجة الحرارة
    مقاومة للتراب والتراكم
    قياسات تحت الفراغ والضغط العالي
    حجم صغير، سهلة الاستخدام، أقل صيانة
  •
  •
  •

المعلمات التقنية:

النموذج DTS-RD-83-A
التطبيق سائل يآكل ويضغط عليه
نطاق القياس 30 متر
التكرار 80 غيغاهرتز
الدقة ± 2 ملم
القرار 1 ملم
درجة حرارة العملية -40°C~+120°C
ضغط العملية (-0.1 إلى 2.5) MPa
اتصال العملية اللفاف من DN50

فئة الحماية IP67
مخرج الإشارة 4...20mA/HART؛ RS485/MODBUS
الاتصال بلوتوث/NB-iot/4G
المواد الفولاذ المقاوم للصدأ + PTFE
إمدادات الطاقة سلكان DC24±6V؛ أربعة أسلاك AC220V


التطبيقات:

ناقل مستوى الرادار 80G هو جهاز استشعار مستوى الميكروويف المتقدم الذي يحتوي على نطاق قياس من 0.15 ~ 30m.تستخدم تردد قياس 80GHz الفريد ومبدأ قياس الرادار لقياس مستوى السوائل والمواد الصلبة المختلفة بدقة في الخزانات أو الحاويات الأخرىوهي مناسبة لمجموعة واسعة من التطبيقات مثل مراقبة مستويات المياه في الخزانات والأنهار، وقياس ارتفاع النفط في الخزانات، واكتشاف مستوى المواد في الصوامع.



التعبئة والشحن:

يتم تعبئة مقياس مستوى الرادار 80G في صندوق كرتون صلب مع الأبعاد التالية:

الطول: 40 سم
العرض: 30 سم
الطول: 30 سم
يتم شحن مقياس مستوى الرادار 80G مع جميع المكونات والاكسسوارات اللازمة ، بالإضافة إلى دليل المستخدم.

يتم شحن الطرد عن طريق الشحن الجوي ، عادة مع شركة نقل مثل DHL أو FedEx.

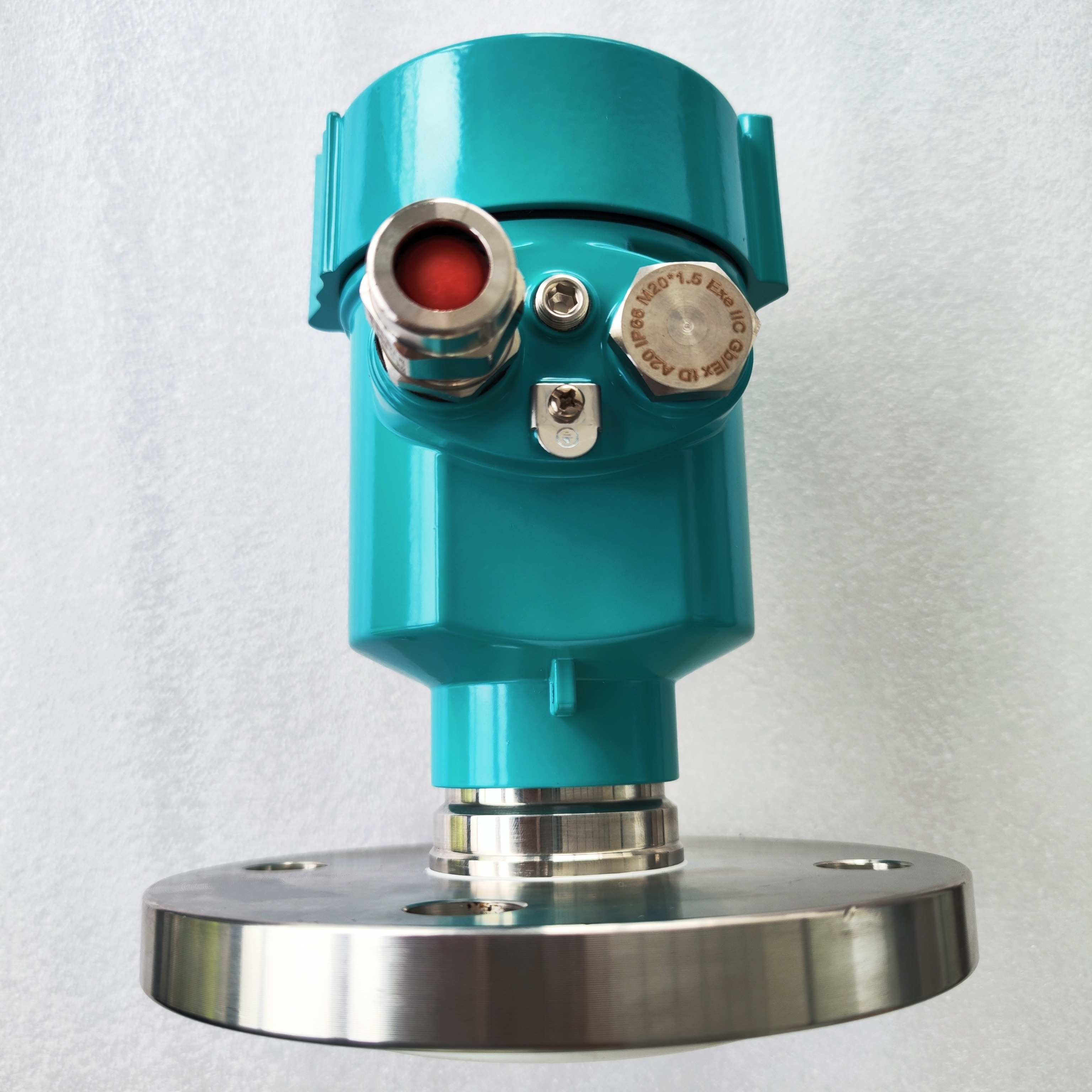

طول 40 سم رادار مستوى السائل جهاز نقل 80G بسيط التشغيل 1
