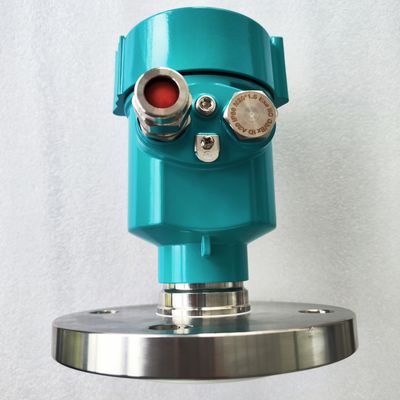

مؤشر مستوى رادار 10m حساسية عالية رادار نوع مستوى التبديل 80GHz

مكان المنشأ الصين
اسم العلامة التجارية DTS
إصدار الشهادات CNEX
رقم الموديل DTS-RD
الحد الأدنى لكمية 1
تفاصيل التغليف علبة
شروط الدفع خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام
القدرة على العرض 10000

Contact me for free samples and coupons.

ال WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
تفاصيل المنتج
الدرجة الصناعية دعم مخصص OEM، ODM
النموذج DTS-RD التطبيق سائل في وعاء صغير
نطاق القياس 10 م التكرار 80 جيجا هرتز
دقة ± 2 مم القرار 1 ملم
ضغط العملية (-0.1 ~ 0.1) ميجا باسكال درجة حرارة العملية -40 درجة مئوية ~ + 120 درجة مئوية
تسليط الضوء

مؤشر مستوى رادار 10m,مفتاح مؤشر مستوى الرادار,تحويل مستوى نوع الرادار 80GHz

,

Radar Level Indicator Switch

,

Radar Type Level Switch 80GHz

اترك رسالة
منتوج وصف

المصنع 80GHz مؤشر مستوى الرادار جهاز الاستشعار عداد مقياس جهاز إرسال دقة عالية حساسية عالية

وصف المنتج:

مؤشر مستوى رادار 80GHz هو الخيار المثالي لقياس مستوى موثوق ودقيق.والتي تمكنها من قياس مستوى السوائل أو الصلبات في مجموعة واسعة من المواد والصناعاتالجهاز قادر على توفير مراقبة مستمرة ويمكن أن يكتشف تغيرات المستوى في الوقت الحقيقي. كما أنه مقاوم للتذبذب وتقلبات درجة الحرارة وعوامل بيئية أخرى.الجهاز سهل التثبيت ويمكن دمجه بسهولة في أنظمة التحكم القائمة.



مبدأ القياس
مبدأ عداد البتات الرادار FM cCW هو أن الرادار ينبعث من موجات كهرومغناطيسية على الجزء العلوي من الخزان ، ويتم انعكاس الموجة الكهرومغناطيسية من قبل الرادار.الفرق الترددي δ f بين الإشارة المستقبلة والإشارة المرسلة متناسب مع المسافة R إلى سطح الوسيط R: R= C (السرعة) * δ f (فرق التردد) / 2 / K (ميل تعديل التردد).يمكن حساب الفرق الترددي δ f للحصول على المسافة R بين الموقع المثبت للرادار وسطح المادة، ومن ثم الحصول على ارتفاع مستوى المواد عن طريق طرح المسافة المكانية بين الرادار و سطح المواد (الارتفاع الفارغ لفترة وجيزة من الارتفاع الإجمالي المعروف من جسم الخزان.



الخصائص:

  • تقنية FMCW 80GHz
    خيار إيقاف الصدى الكاذب
    ضوء ضيق، منطقة عمياء صغيرة وقياس دقيق
    لا تتأثر بتقلبات درجة الحرارة
    مقاومة للتراب والتراكم
    قياسات تحت الفراغ والضغط العالي
    حجم صغير، سهلة الاستخدام، أقل صيانة
  •
  •
  •

المعلمات التقنية:

النموذج DTS-RD
التطبيق سائل في حاوية صغيرة
نطاق القياس 10 م
التكرار 80 غيغاهرتز
الدقة ± 2 ملم
درجة حرارة العملية -40°C~+120°C
ضغط العملية (-0.1~0.1) مبا
اتصال العملية الخيوط G3/4؛ الشريط من DN30
فئة الحماية IP67
مخرج الإشارة 4...20mA/HART؛ RS485/MODBUS
الاتصال بلوتوث/NB-iot/4G
المواد الفولاذ المقاوم للصدأ + PTFE
إمدادات الطاقة سلكان DC24±6V؛ أربعة أسلاك AC220V


التطبيقات:

هذا جهاز إرسال مستوى الرادار DTS-RD قابل للتطبيق على الحاويات المقطعة، الحاويات مع أنظمة تعقب، الصوامع مع دعامات تعزيز، تركيب بالقرب من حوض السفينة. مثل خزانات مستحضرات التجميل،خزانات الكحول، خزانات المياه ، مياه الصرف الصحي ، النهر ، البحيرة ، المجمعات الخ ، كل هذا يمكن أن يستخدم DTS-RD لمراقبة المستوى.





التعبئة والشحن:

يتم تعبئة مقياس مستوى الرادار 80G في صندوق كرتون صلب مع الأبعاد التالية:

الطول: 40 سم
العرض: 30 سم
الطول: 30 سم
يتم شحن مقياس مستوى الرادار 80G مع جميع المكونات والاكسسوارات اللازمة ، بالإضافة إلى دليل المستخدم.

يتم شحن الطرد عن طريق الشحن الجوي ، عادة مع شركة نقل مثل DHL أو FedEx.
